チェーンコンベアで起こりやすいトラブル
チェーンコンベアは、重量物や高温物、粉体の搬送にも使われます。厳しい環境で長時間運転される設備も多く、チェーンやスプロケット、ローラー、レール、駆動部が少しずつ摩耗します。初めは搬送できていても、傷みが重なると突然停止することがあります。
よくある症状は、金属が擦れる音や周期的な衝撃音、チェーンの上下動、搬送位置のずれ、スプロケットへの乗り上げ、チェーン外れです。速度低下や駆動部の発熱として現れることもあります。発生場所とタイミングを記録しておくと、原因を探りやすくなります。
チェーンコンベアの異音・振動・停止トラブルの主な原因
チェーンのたるみ・摩耗伸び：戻り側のたるみが大きくなると、チェーンがガイドやフレームに当たり、振動や衝撃音が出ます。摩耗伸びが進んでスプロケットとのピッチが合わなくなると、乗り上げや歯飛びにつながります。
潤滑不足・リンクの屈曲不良：ピン・ブシュ部の油が不足すると摩耗が早まり、リンクも滑らかに曲がらなくなります。粉塵や錆、搬送物の付着が動きを妨げている場合もあるため、給油する前に固着や異物がないかを見てください。
スプロケットの摩耗・芯出し不良：歯先や歯底が摩耗すると、チェーンとの噛み合いが悪くなります。左右の軸が平行でない、スプロケットの位置がずれている、2条チェーンの長さがそろっていないといった状態も、片当たりや偏摩耗の原因です。
レール・ローラー・軸受の不具合：レールの段差や摩耗、ローラーの固着、ベアリングの損傷があると、走行抵抗が大きくなります。その負担はモーターや減速機にもかかり、発熱や過電流、停止を引き起こします。
異物・過負荷・搬送条件の変化：搬送物の噛み込みや堆積、設計量を超える投入、荷物の偏りも停止原因になります。搬送物の性状が以前と変わっている場合もあるため、部品だけでなく投入方法や清掃方法まで見直すことが大切です。
チェーンコンベアのトラブル発生時に最初に行うこと
大きな異音や激しい振動、チェーン外れ、発煙、焦げ臭さがあれば、再起動を繰り返さずに停止してください。主電源を切って誤起動を防ぎ、残留物や吊り荷、カウンターウェイト、チェーンに残る張力などの危険を取り除きます。非常停止後は、原因と補修箇所を確認してから再起動します。
外れたチェーンを掛け直しただけで運転を再開すると、摩耗伸びや芯ずれが残り、同じトラブルを繰り返すおそれがあります。チェーンが外れた場所だけでなく、その前後にあるスプロケットや軸受、レール、テークアップまで確認してください。

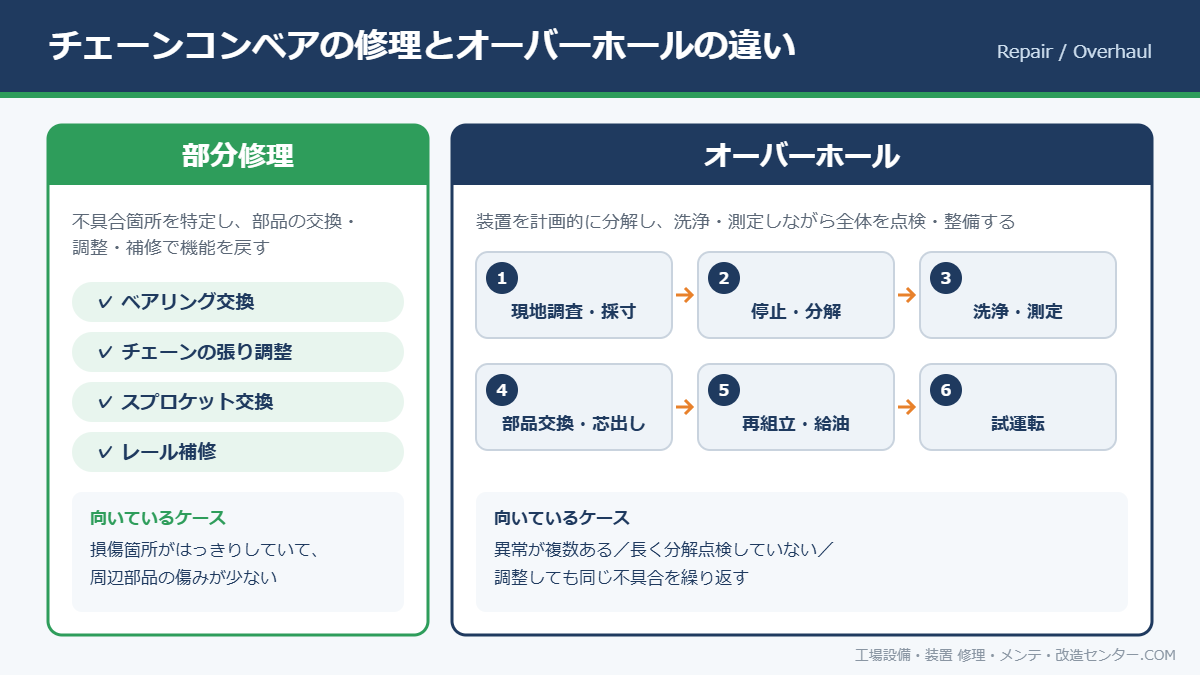

チェーンコンベアの修理とオーバーホールの違い
修理は、不具合のある箇所を特定し、部品の交換や調整、補修によって機能を戻す作業です。ベアリングの交換やチェーンの張り調整、スプロケット交換、レール補修などがこれに当たります。損傷した場所がはっきりしており、周辺部品に大きな傷みがない場合に向いています。
オーバーホールでは、装置を計画的に分解し、部品を洗浄・測定しながら全体の状態を調べます。必要な部品をまとめて交換・修正し、再び組み立てます。異常が複数ある設備や、長く分解点検をしていない設備、調整しても不具合を繰り返す設備では、部分修理よりオーバーホールが適していることがあります。
チェーンコンベアのオーバーホール内容
まず現地調査と採寸を行い、装置を停止・養生します。チェーンを外した後、スプロケット、軸、ベアリング、レール、テークアップなどを点検します。部品の洗浄・測定、摩耗部品の交換、芯出し、再組立、給油を終えたら、低負荷から試運転を行います。
チェーンは伸び率だけでなく、プレートやピン、ブシュ、ローラーも見ます。スプロケットの歯形、軸の摩耗や曲がり、ベアリングのガタ、レールの段差、駆動部の振動や油漏れも、オーバーホール時にまとめて確認します。
部品が廃番でも、現物を採寸し、図面を起こして製作できる場合があります。元の形に戻すだけでなく、材質や潤滑方法、清掃性、テークアップ構造まで見直すことで、再発防止につながります。
チェーンコンベアの修理・オーバーホールを判断するポイント
不具合が一つの部品に限られ、周辺の摩耗も少なければ部分修理が向いています。同じ故障を繰り返している、複数箇所から音が出ている、チェーンとスプロケットの両方が摩耗している場合は、オーバーホールを検討しましょう。レールやフレームまで傷んでいる設備も、まとめて手を入れることで停止回数を減らせる場合があります。
ご相談の際は、設備全体と不具合箇所の写真、銘板、チェーン型式、図面をご用意ください。症状の発生時期や稼働時間、搬送物、過去の修理履歴も分かると、調査が進めやすくなります。異音や振動は動画で撮影しておくのがおすすめです。
チェーンコンベアのトラブルは早期点検・修理が重要
チェーンコンベアの異音や振動、停止は、複数の部品の摩耗や調整不良が重なって起こることがあります。安全に停止し、チェーンから駆動部まで順に確認してください。部分修理を繰り返している設備や、長く分解点検をしていない設備は、計画停止に合わせたオーバーホールが有効です。
コンベアの修理・メンテナンスは当社にお任せください
工場設備・装置 修理・メンテ・改造センター.COMでは、現地調査から修理、保全までまとめて対応しています。部分修理やチェーン・スプロケット交換、分解清掃、駆動部の整備、改造、オーバーホールまで、設備の状態を見て必要な工事をご提案します。40年以上の設備エンジニアリング・装置製作の経験を活かし、古い設備にも対応します。
よくある質問
Q．チェーンコンベアの異音は給油だけで直りますか？
A．潤滑不足が原因であれば改善することがあります。ただし、チェーンの伸びやリンクの固着、スプロケット摩耗、芯ずれがある場合は、給油だけでは直りません。
Q．修理とオーバーホールのどちらを選ぶべきですか？
A．不具合が一か所に限られていれば部分修理、複数部品の摩耗や故障の再発、長期間の未点検があればオーバーホールを検討します。現地で周辺部品まで確認して決めるのが確実です。
Q．図面やメーカー資料がなくても対応できますか？
A．現物調査と採寸、型式の確認から対応できる場合があります。設備全体と銘板、不具合箇所の写真、運転条件をご準備ください。
